[Ratelimiter] 처리율 제한 장치

처리율 제한 장치(rate limiter)란?

클아이언트 또는 서비스가 보내는 트래픽의 처리율(rate)을 제어하기 위한 장치



특징

• 특정 기간 내에 전송되는 클라이언트의 요청 횟수를 제한
• 요청 횟수가 임계치를 넘어가면 추가로 도달한 모든 호출은 처리가 중단(block)



이점

• DoS 자원 고갈 방지
• 비용 절감
  • 추가 요청을 block 하기 때문에 더 많은 서버 자원이 필요하지 않게 됨
• 서버 과부하 방지
  • bot에서 오는 트래픽이나 사용자의 잘못된 이용패턴으로 유발된 트래픽을 걸러내는데 활용



요구되는 사항들

• 낮은 응답시간
• 가능한 적은 메모리
• 분산형 처리율 제한
• 여러 서버나 프로세스에서 공유
• 예외 처리 - 발생한 경우에 사용자에게 분명히 보여주기
• 높은 fault tolerance : 제한 장치에 장애가 생기더라도 전체 시스템에 영향을 주어선 안됨



---

처리율 제한 알고리즘

• 토큰 버킷(token bucket)
• 누출 버킷(leaky bucket)
• 고정 윈도우 카운터(fixed window log)
• 이동 윈도우 로그(sliding window log)
• 이동 윈도우 카운터(sliding window counter)



토큰 버킷

• 지정된 용량의 컨테이너를 가지고 있음
• 토큰이 꽉 찬 버킷에는 더 이상의 토큰은 추가되지 않음
• 넘치면 추가 공급된 토큰이 버려짐

https://medium.com/@ankitsheoran127201/rate-limiter-design-9ef126c7e030

누출 버킷

토큰 버킷 알고리즘과 비슷하지만 요청 처리율이 고정되어 있음(생각해봣는데 비유동적으로도 가능할듯), FIFO 큐로 구현

• 요청이 도착하면 큐가 가득차 있는지 확인, 빈자리가 있는 경우에는 큐에 요청을 추가
• 큐가 가득 차 있으면 새 요청을 버림
• 지정된 시간마다 큐에서 요청을 꺼내어 처리 (굳이 고정으로 안해도 될듯?)



  https://www.alibabacloud.com/blog/detailed-explanation-of-guava-ratelimiters-throttling-mechanism_594820

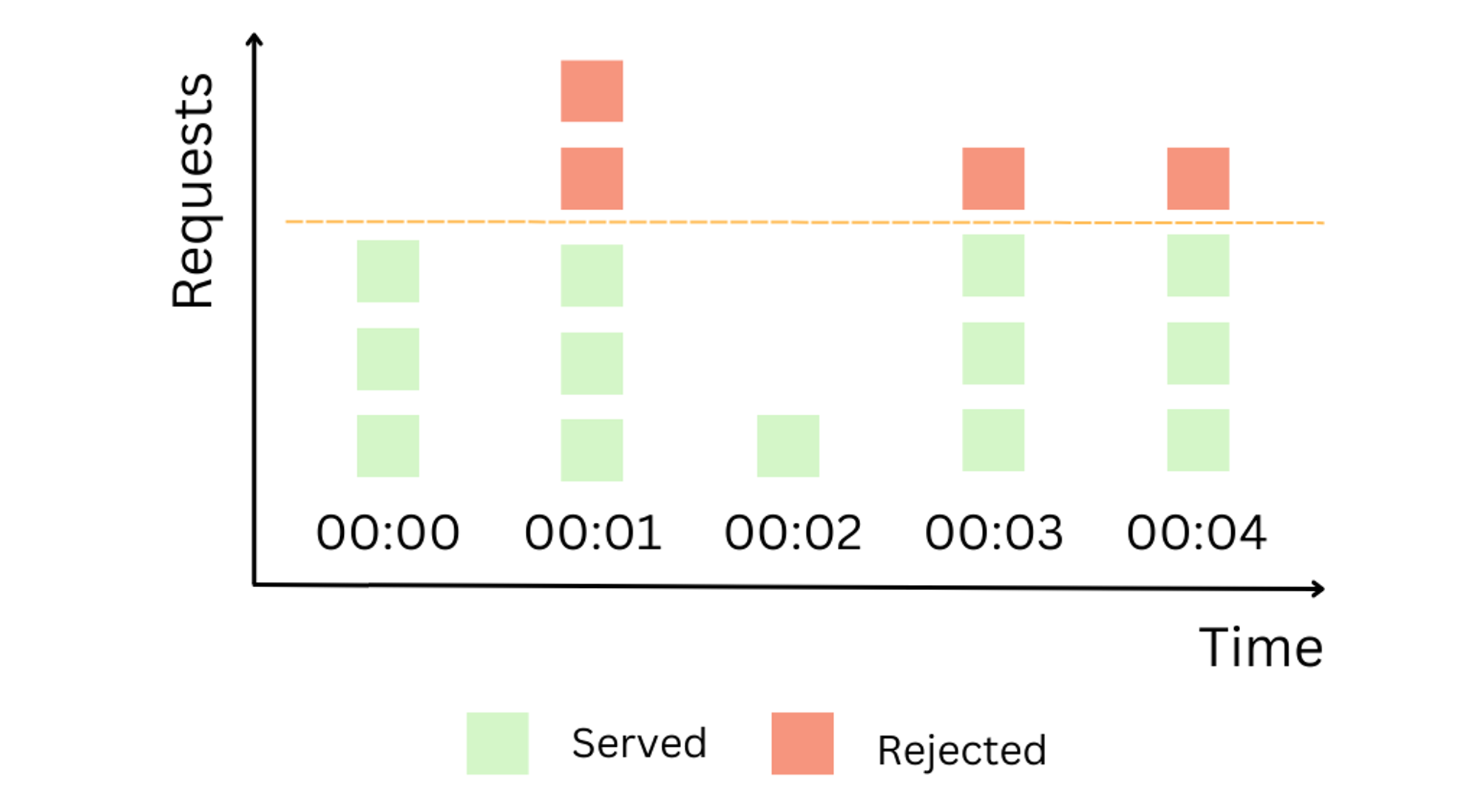

고정 윈도우 카운터 알고리즘 (fixed window counter)

resilience4j ratelimiter 사용 방식

• 타임라인을 고정된 간격의 윈도(window)로 나누고 각 윈도마다 카운터(counter)를 붙인다.
• 요청이 접수될 때마다 카운터의 값은 1씩 증가함
• 카운터의 값이 사전에 설정된 임계치에 도달하면 새로운 요청은 새 윈도가 열릴 때까지 버려짐
• 경계 부근에서 일시적으로 많은 트래픽이 몰려드는 우 기대했던 시스템의 처리 한도보다 많은 양의 요청을 처리하게 됨

https://www.codereliant.io/rate-limiting-deep-dive/

이동 윈도 로깅 알고리즘

Spring Cloud Gateway RateLimiter 방식

• 요청 타임스탬프를 추적한다. 타임 스탬프 데이터는 Redis 같은 캐시에 보관
• 새 요청이 오면 기존 만료된 타임스탬프 제거
• 새 요청의 타임스탬프를 로그에 추가함
• 로그의 크기가 허용치보다 같거나 작으면 통과 아니면 거부



• 다량의 메모리를 사용함
• 거부된 요청의 타임스탬프도 보관하기 때문



  https://medium.com/@wanguiwawerub/rate-limiting-sliding-window-log-algorithm-bd370b3ad90b



이동 윈도 카운터 알고리즘

• 고정 윈도 카운터 알고리즘과 이동 윈도 로깅 알고리즘을 결합
• 현재 1분간 요청 수 + 직전 1분간 요청수 * 윈도우간 겹치는 비율

https://software-factotum.medium.com/sliding-window-fixed-rate-practical-rate-limiting-for-web-apis-c8408a070e4c

• 위 그림 경우 250 + 400 * 0.25가 됨

---

내가 사용했었던 경험

실제로 인증 서버 & Gateway API에서 어플리케이션 간에서 처리율 제한을 위해 Ratelimiter4j Ratelimiter 라이브러리를 사용했었다.

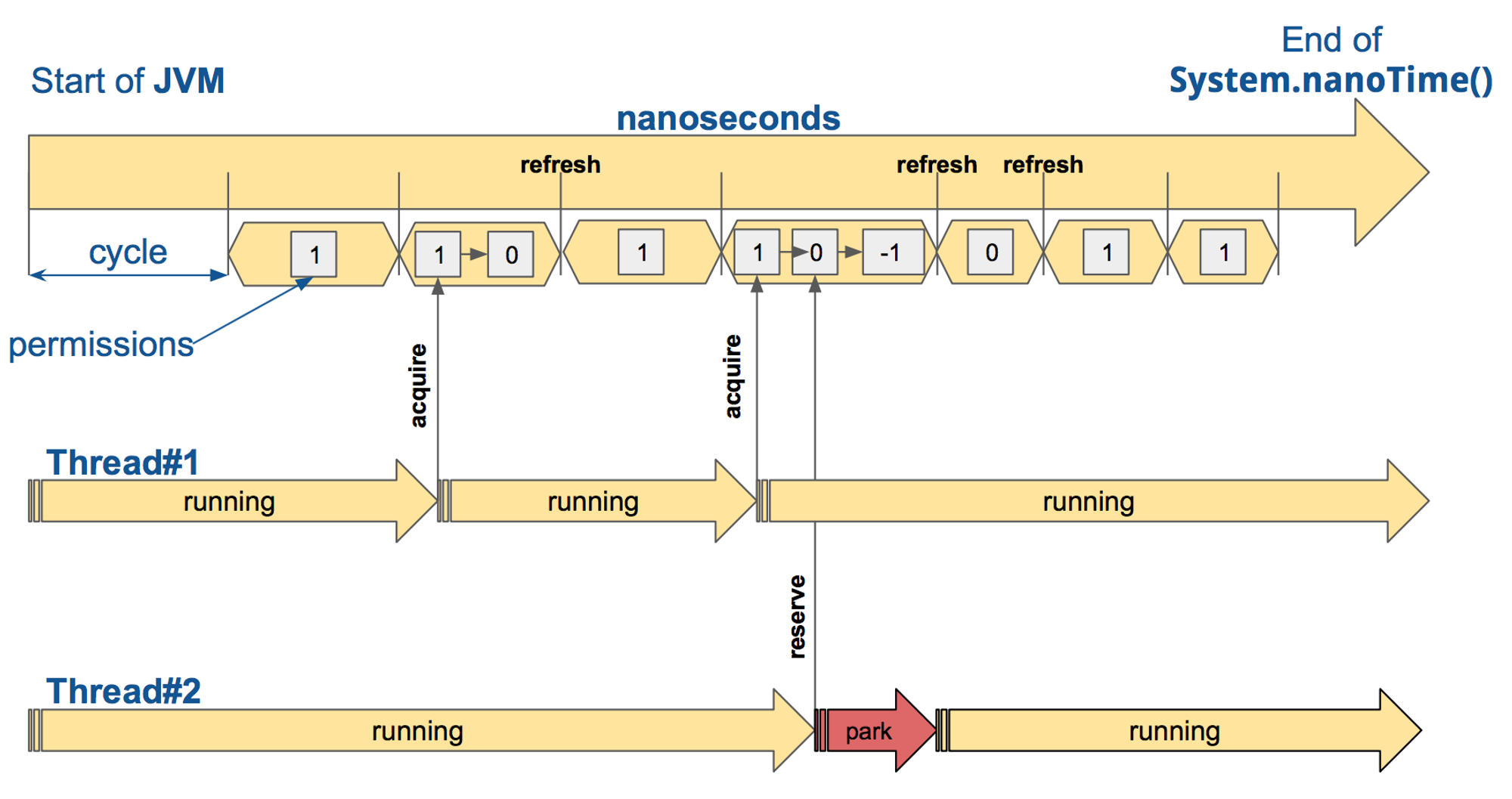

Resilience4J RateLimiter 설명 중 발췌



하지만 kubernetes위에 올라가 있는 멀티 pod들을 관리할 수 있는 처리율을 Redis와 같은 공통 관리 저장소에서 관리한 것은 아니었다.



그래서 초당 300개를 받고 싶으면 각 파드 당 처리율 제한을 설정하였다.



💡 ex. rate limit 30 = 300 / 10 (pod 개수)



이런 형태로 나누어 넣게 되었는데, 이렇게 하니 실제로는 각자 다른 카운트를 세고 있어서 짧은 시간에 엄청 많은 트래픽이 들어오는 경우에 다 같이 처리율 제한 오류를 반환하는 것이 아닌 일부만 독립적으로 반환하는 경우도 있었다.

redis에 데이터를 저장하게 되는 것에 대해 네트워크 용량 및 라이브러리 미제공 이슈로 인한 커스텀 코드 관리 이슈도 같이 있었기에 결국 도입하지는 않았지만 도입하는 것이 필요하다면 바로 도입하는 것이 좋을 것 같다.

생겼던 이슈 정리

• 파드 개수는 scale-out 이 유연하게 처리하는 경우(ex. auto-scaling) 빠르게 변화할텐데 이때마다 숫자를 바꾸는 것을 신경써야했다.
• 엄청 짧은 시간에 한쪽 파드에 몰리는 경우 resilience4j ratelimiter는 세마포어로 스레드 단에서 관리되기 때문에 스레드 점유가 높아져 장애가 발생할 수 있었다.
  • • • •
